KDP1-20
詳細
グレアの少ないプロジェクションレンズタイプ
プロジェクション方式を採用し、目標物をピンポイントで照らします。絶対的光量はリフレクタタイプほどありませんが、小範囲に限定して照射する為、グレアが少なく、眩しさを抑えられます。
電圧フリーで１２Ｖ〜４８Ｖ車に対応
小型・軽量設計で耐振動設計のLED投光器です。ワイドレンジドライバの採用でDC12V~70Vの広範囲の電圧に対応出来るため、12V・24V・48Vの車両にご使用頂けます。
振動が多いフォークリフトでも安心
鉄道業界で磨いた技術を生かし、振動対策を万全にしました。
頑丈なアルミダイカストボディー
アルミダイカスト製のボディーを採用する事で、耐震性能と放熱性能を高めました。
トラブルフリー設計の高品質
バッテリーフォークリフトでは、リレーやモーターなどコイルを使用した機器が多く搭載されているため、逆起電力やバッテリーからの突入など思わぬトラブルが付き物でした。弊社では過去の経験を生かし、サージ吸収素子を内蔵し、広範囲の電圧で動作するドライバーを搭載しました。これにより、車種ごとの個体差による故障を回避できます。
完全防水設計
水没や湿気による故障の約80％は内圧変化による配線の隙間からの吸い上げです。本製品はパッキンとポッティング処理により完全密封していますので、施工ミスによる浸水トラブルもありません。湿度100%の過酷な環境にも対応します。
| 型番 | KDP1-20 |
| サイズ | 82×108×94mm |
| 重量 | 980g(ブラケット含む） |
| 消費電力 | 20W |
| 発光色 | 白 |
| 1/2ビーム角 | 1.6° |
| 1/10ビーム角 | 2.6° |
| 定格電圧 | DC 24V |
| 動作電圧 | DC 12.5V〜70V |
| 全光束 | 156lm |
| LED寿命 | 20000〜50000h |
| 耐振動 | 8.6Grms |
| 対応湿度 | 100% |
| 使用環境温度 | -30〜40℃ |
| デジタル入力 | 無し（調光不可） |
| 付属品 |
| コネクター付電源ハーネス（150ｍｍ）、ブラケット、ボルト＆ナット |
| 材質 |
| 筐体：アルミニウム、レンズ：ガラス、ブラケット：SUS304 |
| 用途 |
| ホイストクレーン、フォークリフト、自動搬送機、AGV、ロボット照明、舞台演出照明、建物アッパーライトなど |
| 寸法図[mm] |
 |

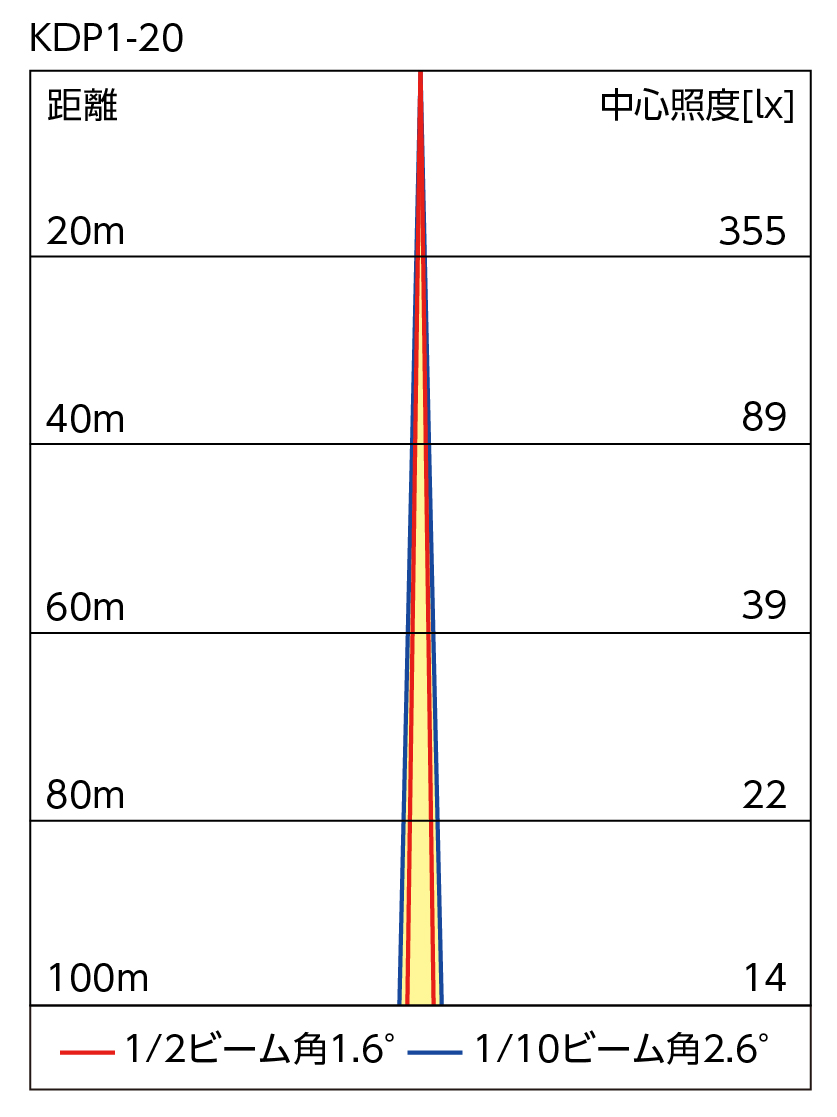

| 配光特性 |
 |
照度(100m先・5m×5m) [lx]
照度(200m先・10m×10m) [lx]
